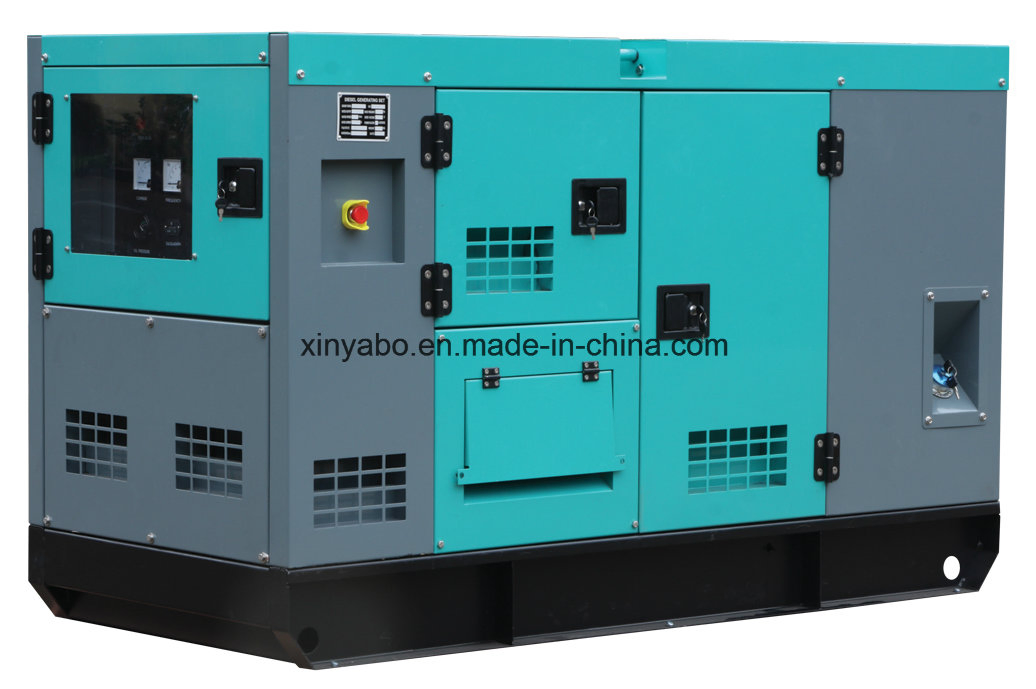

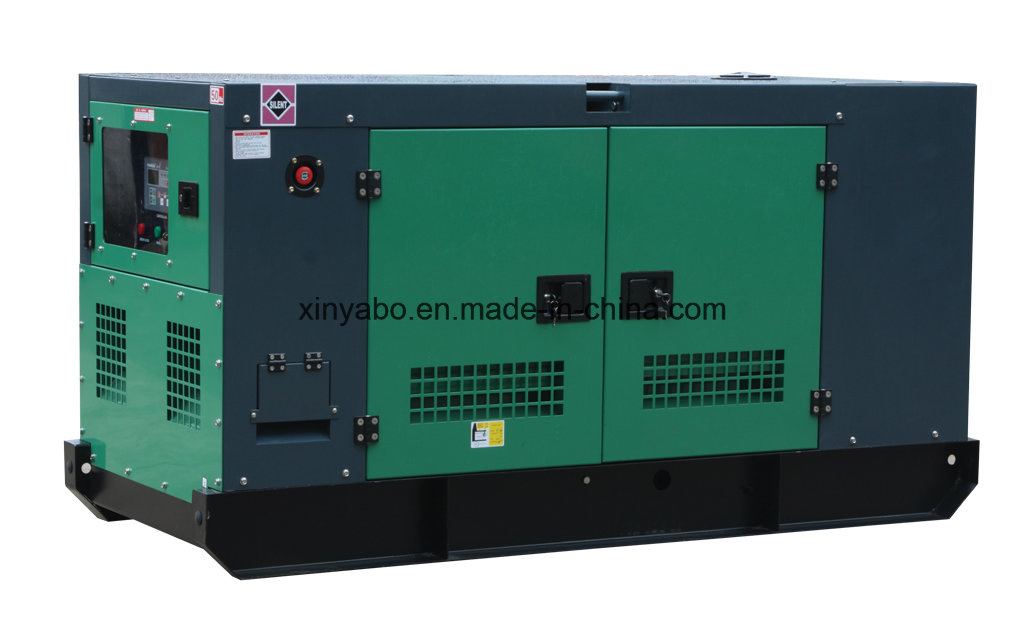

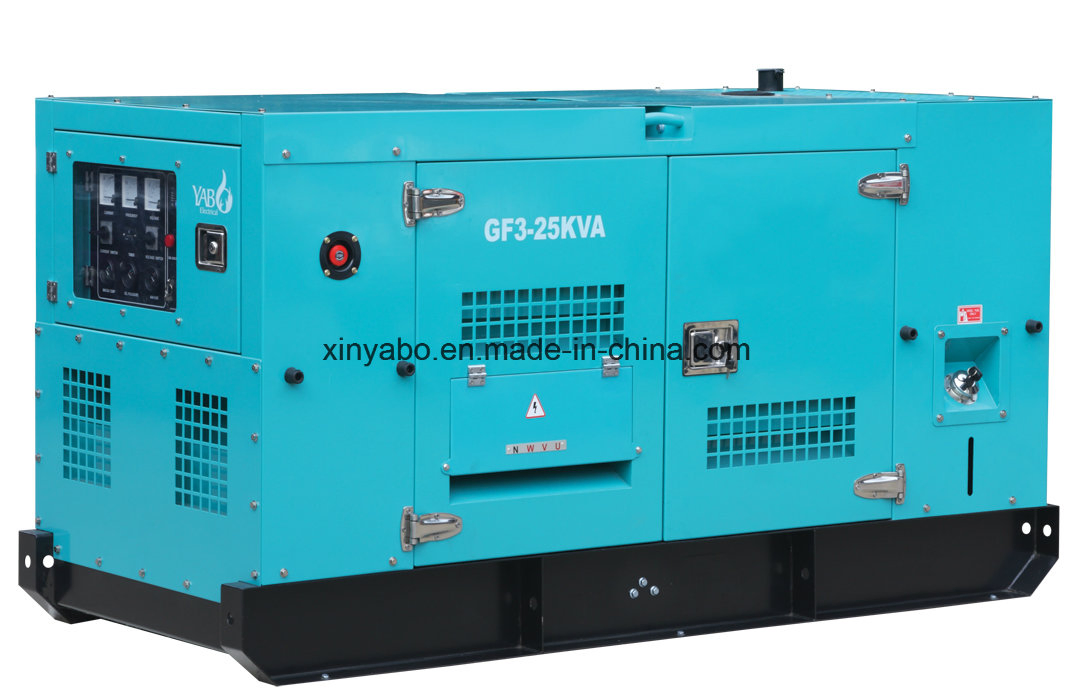

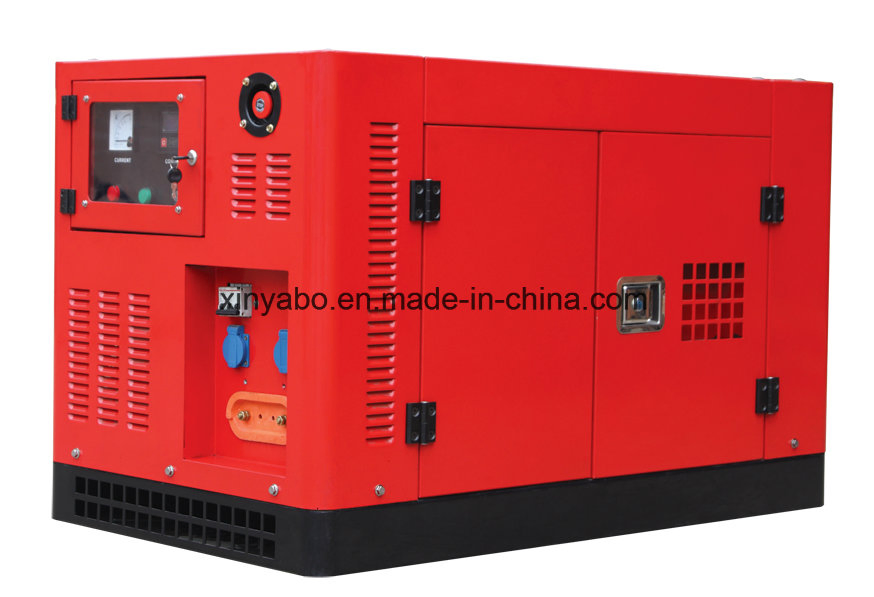

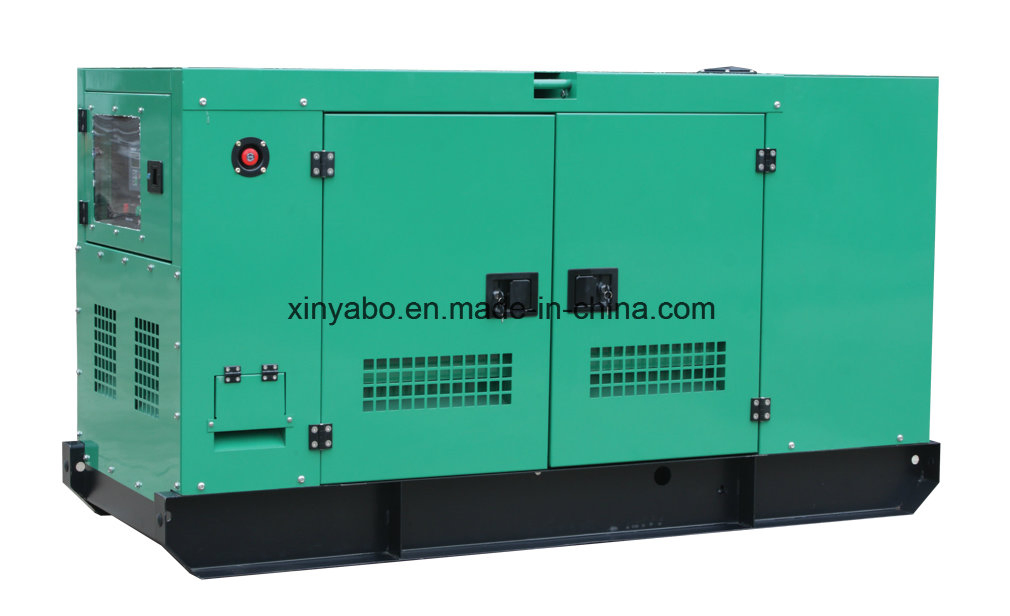

مولد ديزل ريكاردو من 20kw إلى 250kw

التخصيص:	متاح
نوع:	الذاتي ابتداء مولدات الديزل
طريقة التثبيت:	ثابت

إرسال استفسار

وصف المنتج

المعلومات الأساسية

نموذج رقم. GF2/3R-100

السكتة الدماغية أربعة السكتة الدماغية

طريقة التبريد مياه التبريد

نوع الانتاج AC ثلاثة المرحلة

شروط الاستخدام استخدام الأراضي

استعمال وحدات مشتركة, وحدة الاستعداد, طاقم الطوارئ

استخدام الأراضي نوع من وحدة عادي

الوضع الإثارة AC الدوارة المثير

سعة خزان الوقود 8 ساعات أو 24 ساعة اختيارية

MCCB ABB أو Schneider أو delixi اختياري

مفتاح النقل التلقائي (AT) ABB، Schneider، socomec، Siemens، suyang اختياري

مستوى الضوضاء 56 إلى 75 ديسيبل على بعد 7 أمتار

علامة البطارية التجارية فارتا الألمانية أو تبحر

حزمة النقل حقيبة خشبية

تخصيص 2200*920*1380

الأصل الصين

رمز النظام المنسق 85021100

القدرة الإنتاجية 3000 ورقة في الثانية

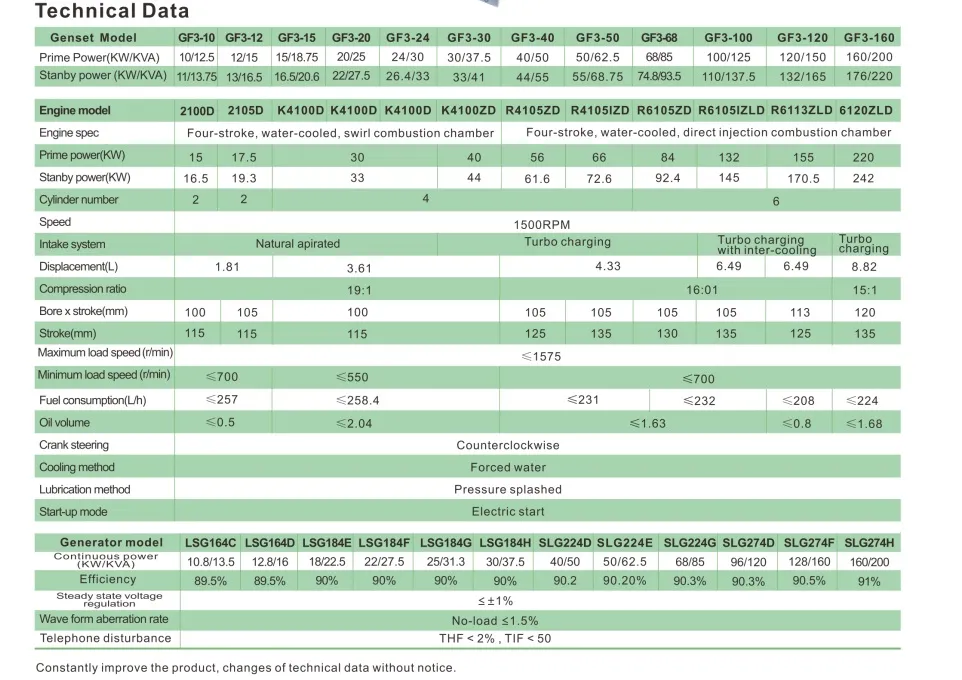

مواصفات المنتج

معدل الطاقة		قوة أساسية	طاقة الاستعداد
الطاقة	كيلوفولت أمبير	25	27.5
الطاقة	كيلووات	20	22
السرعة المقدرة	[ر. ب]	1500
الجهد القياسي	V	400
الجهد الكهربي المتوفر	V	230/230 - 230/132 - 230 فولت
تم تصنيفه عند معامل القدرة	كوس فاي	0.8

P. R. P. الطاقة الأساسية - ISO 8528:

الطاقة الأساسية هي الطاقة القصوى المتوفرة أثناء تسلسل طاقة متغير، والتي قد تعمل لعدد غير محدود من الساعات في السنة، بين الفواصل الزمنية المحددة للصيانة. لا يجب أن يتجاوز متوسط خرج الطاقة المسموح به خلال 24 ساعة 80% من الطاقة الرئيسية.

القدرة الاحتياطية (ISO 3046 قدرة إيقاف الوقود):

تتوفر القدرة للاستخدام مع الأحمال المتغيرة لفترة سنوية محدودة (500 ساعة)، في حدود وقت التشغيل الأقصى التالية: الحمل 100% 25 ساعة في السنة - الحمل 90% 200 ساعة في السنة. لا يتوفر حمل زائد.

المحرك	الوحدة	رئيسي		الاستعداد
الخرج المقدّر	كيلووات	26.5		30
الطراز	-	495د
عدد السيلينديرات والبناء	-	4 دورات؛ ديزل على خط مستقيم؛ 4 أسطوانات
السحب والتبريد	-	يعمل بالسحب الطبيعي
التجويف/الشوط	مم	95X115
ضغط النسبة	-	16.5: 1
نظام التبريد	-	مبردة بالمياه
سرعة/تردد المحرك	عدد الدورات في الدقيقة/هرتز	1500 /50 هرتز
سعة سائل التبريد	L	16
نظام بدء التشغيل	-	تيار مباشر بجهد 12 فولت
الإزاحة	L	3.76
سعة نظام التشحيم	L	10
قدرة/فولدج البطارية	-	12 فولت من التيار المستمر
نوع الحاكم	النوع	ميكانيكي
فلتر الهواء	النوع	جاف
استهلاك الوقود	التحميل	100%	75%	50%	25%
استهلاك الوقود	لتر/ساعة	5.5	4.2	2.8	1.5

محرك ديزل: محرك ديزل صناعي مبرد رباعي الأشواط ومزوَّد بفلاتر هواء، ووقود، وزيت، ومعدات بدء تشغيل وشحن كهربائية، وحماية المحرك من انخفاض مستوى المياه.

التبريد: الرادياتير ومروحة الياقة كاملة مع وقاءات الحماية، مصممة لتبريد المحرك عند خرج محدد في درجات حرارة تصل إلى 50 درجة مئوية، تتوفر رادياتيرات مناسبة لدرجات حرارة أعلى. حماية منخفضة المستوى من المياه يتم تركيبها كميزة قياسية.

النظام الكهربائي: 24 فولت حتى. موتور بادئ الحركة من النوع Axial، ومولد التيار المتردد لشحن البطارية، وبطارية حمضية الرصاص عالية السعة، وصينية بطارية مثبتة على إطار قاعدة المولد، وكبل توصيل للخدمة الشاقة مع أطراف التوصيل.

نظام العادم: كاتم صوت العادم الصناعي للخدمة الشاقة مع أنابيب مرنة.

المواصفات	الوحدة/الأرقام	التفاصيل الفنية لمولد التيار المتردد
الطراز	-	184F-20KW
نظام المحرض	-	متحمس ذاتيا، بلا فرشاة
القطبين	الأرقام	4
نوع الاتصال	-	قابل لإعادة التوصيل
نوع العزل	الفئة	الفئة H
منظم الجهد	-	أ. ر. (إلكتروني)
دقة جهد ثابتة	-	± 1%
الحماية من انخفاض السرعة	-	قياسي
الحماية من الإثارة	-	IP22
الفكرة العامة (1960)	-	< 50

مولد التيار المتردد: بدون فرشاة، ذاتي الإثارة، التنظيم الذاتي، محمي من السرين، ومقاوم للتقطر مصنّف وفقًا لـ IEC60034. تنظيم الجهد الكهربائي مشوش ضمن ±0.5% من دون حمل إلى كامل load. Between 0.8 متأخر ووحدة. كل المعايير.

البيانات الفنية العامة

التردد: 50 و60 هرتز
الطور: 3 طور 4 سلك و1 طور 2 سلك
الفولتية: 120 /207فولت، 127 /220 فولت، 220/380فولت، 230 /400 فولت، 240 /415 فولت، إلخ
حجم صغير، وزن خفيف، ضوضاء منخفضة، استهلاك منخفض للوقود، تبريد المياه بخزان المياه
أجهزة قياس المراقبة ومفاتيح التحكم
توفر الحماية للتيار القصير، والتيار الزائد، والسرعة الزائدة، ودرجة حرارة الماء المرتفعة، وضغط الزيت المنخفض

لوحة التحكم

لوحة التحكم التلقائية (AMF)، شاشة LCD
أربعة أنظمة حماية
إيقاف الطوارئ

اختياري

نوع المقطورة
عازلة للصوت / على الطراز المفتوح
مفتاح النقل التلقائي (ATS)

التحكم في جودة جهاز توليد الطاقة

يمكن تصميم مظلة جهاز توليد الطاقة من قبل العملاء الذين يطلبون مجاناً.
يمكن تصميم مستوى الضوضاء حسب طلب العميل، ومستوى الضوضاء القياسي هو 70-73 ديسيبل عند 7 أمتار. صامتة للغاية هي 60-65DB عند 7 أمتار.
يمكن رسم لون المظلة مجانًا حسب طلب العميل. إنه طلاء عالي الجودة.
جميع مكونات التوصيل وقفل الباب من الفولاذ المقاوم للصدأ.
أضفنا مدخل تعبئة الزيت بقفل.
صندوق الزيت مصنوع بشكل منفصل ثم ملحوم بالإطار الأساسي، وليس بواسطة اللحام البسيط على إطار القاعدة. يجب التأكد من عدم وجود تسرب للزيت.
يحتوي إطار القاعدة على فم رفع شوكي يسهل تحميله وتفريغه.
بالنسبة إلى الشعار، يمكننا رسم شعار العميل عندما يكون الطلب أكثر من 5 مجموعات.
بالنسبة إلى المواصفات أو الأسئلة الفنية، يمكننا أن ندعمك من قبل فريقنا الفني القوي.

لوحة تحكم AMF

توفر وحدة التحكم قراءات رقمية لما يلي:

فولطية المولد؛
تردد الإخراج؛
سرعة المحرك؛
فولطية البطارية؛
ساعات تشغيل المحرك.

تحتوي وحدة التحكم على مؤشرات للفشل والمعلومات:

السرعة الزائدة/السرعة المنخفضة،
توقف الطوارئ
انخفاض ضغط الزيت؛
ارتفاع درجة حرارة الماء
فشل بدء التشغيل
فشل شاحن البطارية

يحدث إيقاف التشغيل التلقائي في الحالات التالية:

انخفاض ضغط زيت المحرك؛
ارتفاع درجة حرارة مياه المحرك؛
السرعة الزائدة/السرعة المنخفضة؛
فشل البدء بعد ثلاث محاولات.

الأسئلة الشائعة

ما هي القدرة الأساسية وقدرة الاستعداد لهذا المولد؟

تبلغ القوة الأساسية (Prime Power) للمولد 20 كيلووات (25 كيلوفولت أمبير)، بينما تبلغ طاقة الاستعداد (Standby Power) 22 كيلووات (27.5 كيلوفولت أمبير) عند سرعة مقدرة تبلغ 1500 دورة في الدقيقة.

ما هو نظام التبريد المستخدم في هذا المولد؟

يعتمد المولد على نظام تبريد مائي مغلق بالكامل مجهز برادياتير ومروحة وقاءات حماية، وهو مصمم للعمل بكفاءة في درجات حرارة محيطة تصل إلى 50 درجة مئوية.

ما هو معدل استهلاك الوقود للمولد عند الأحمال المختلفة؟

يستهلك المولد 5.5 لتر في الساعة عند تحميله بنسبة 100%، و4.2 لتر عند تحميله بنسبة 75%، و2.8 لتر عند 50%، وينخفض الاستهلاك إلى 1.5 لتر في الساعة عند تحميله بنسبة 25%.

ما هي وظائف الحماية التلقائية المتوفرة في لوحة تحكم AMF؟

تقوم لوحة التحكم تلقائياً بإيقاف تشغيل المولد في حالات الطوارئ مثل: انخفاض ضغط زيت المحرك، ارتفاع درجة حرارة المياه، زيادة أو نقصان السرعة عن الحد المسموح به، وفشل البدء بعد 3 محاولات متتالية.

هل المظلة الخارجية للمولد مقاومة للضوضاء؟

نعم، تم تصميم المظلة لتقليل مستوى الضوضاء؛ حيث يبلغ مستوى الضوضاء القياسي من 70 إلى 73 ديسيبل على بعد 7 أمتار، كما تتوفر خيارات فائقة الصمت تتراوح ما بين 60 إلى 65 ديسيبل على مسافة 7 أمتار.
