| المعلمات الفنية الرئيسية لمفتاح النقل الأوتوماتيكي | |
|---|---|
| التيار الحراري التقليدي i | 125A، 160A |
| واجهة مستخدم الجهد الكهربائي العازل النحاسي | 1000 فولت |
| قياس جهد مقاومة الدفع المقدر | 12 كيلو فولت |
| جهد العمل المقدر بالنحاس UE | تيار متردد 440V |
| تيار العمل المُقدر بالنحاس ie | 125A، 160A |
| سعة التوصيل المقدرة | 10 إيه |
| سعة التكسير المقدرة | 10 إيه |
| تيار دائرة قصر مُقدر محدود | منصهر للحماية / قاطع الدائرة للحماية (100 KA / 50 KA) |
| وقت النقل I-II | 0.45S |
| جهد التحكم في موتور المفتاح US | تيار مستمر 24 فولت تيار متردد 220 فولت تيار متردد 280 فولت |
| بدء / عادي | 88 واط |
| استخدم الفئة | AC-33A |
يتألف مفتاح النقل الأوتوماتيكي من الفئة SKT وSKQ وASKQ. نحن نقدم الحل المثالي مع منتج من فئة CB ذات الأداء العام إلى فئة أجهزة الكمبيوتر عالية الأداء، من نقل لا مثيل له إلى نقل متكرر.
يغطي منتجاتنا مجموعة كبيرة من التيار تتراوح بين 6A و6300A بشكل مبتكر، كما أنه يفي بسهولة بمتطلبات الحمل المختلفة في المجالات المدنية والصناعية والتجارية.
إن المنتج مناسب لفئات واحدة أو اثنتين أو ثلاث من أنظمة توزيع الطاقة منخفضة الجهد. إن التكوين المثالي للميزات الذي نتميز به يلبي تحويل الطاقة بين الأداة المساعدة ومولد الطاقة المولدة للمولد ومولد الطاقة الاحتياطية غير القابلة للانقطاع والحمل.
يتوافق المنتج مع المعايير الفنية الخاصة بالهيئة الدولية للتقنية الكهربائية (IEC)/بريطانيا العظمى، ويتم تصنيعه وفقًا للمعايير الدولية، وقد حصل على شهادة الصينية الإلزامية (CCC) وشهادة أوروبية (CE).

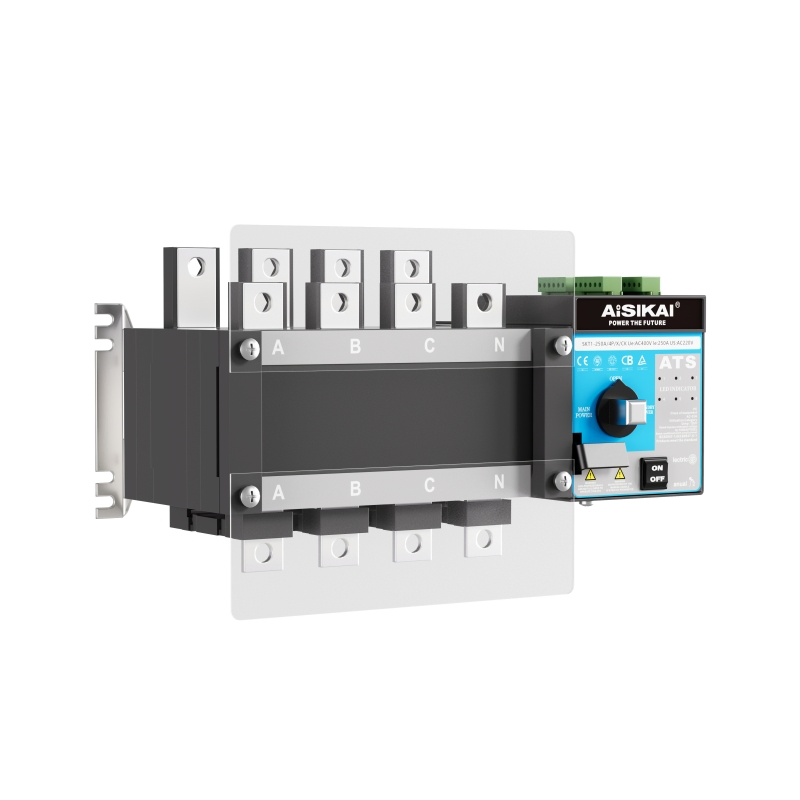

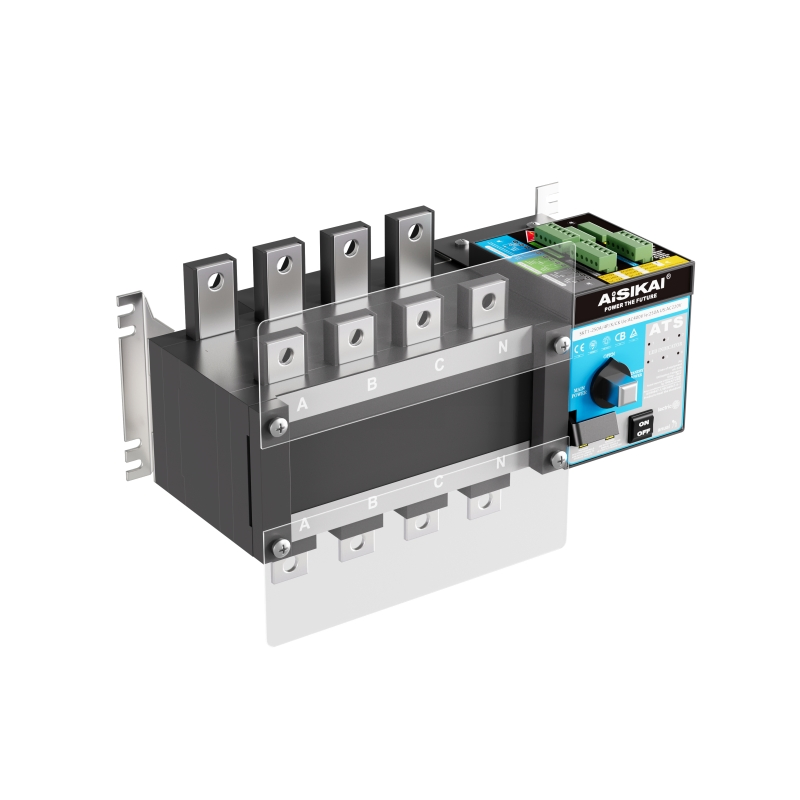

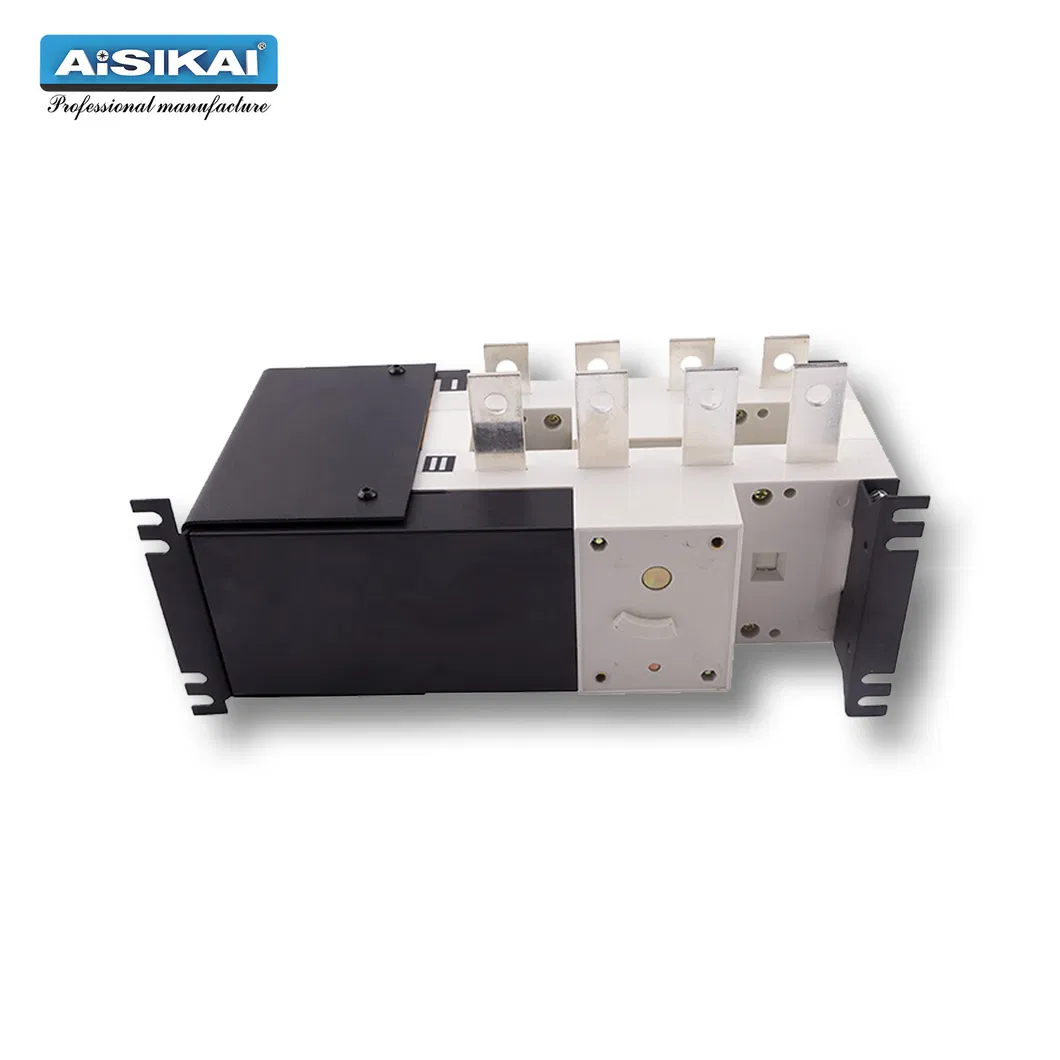

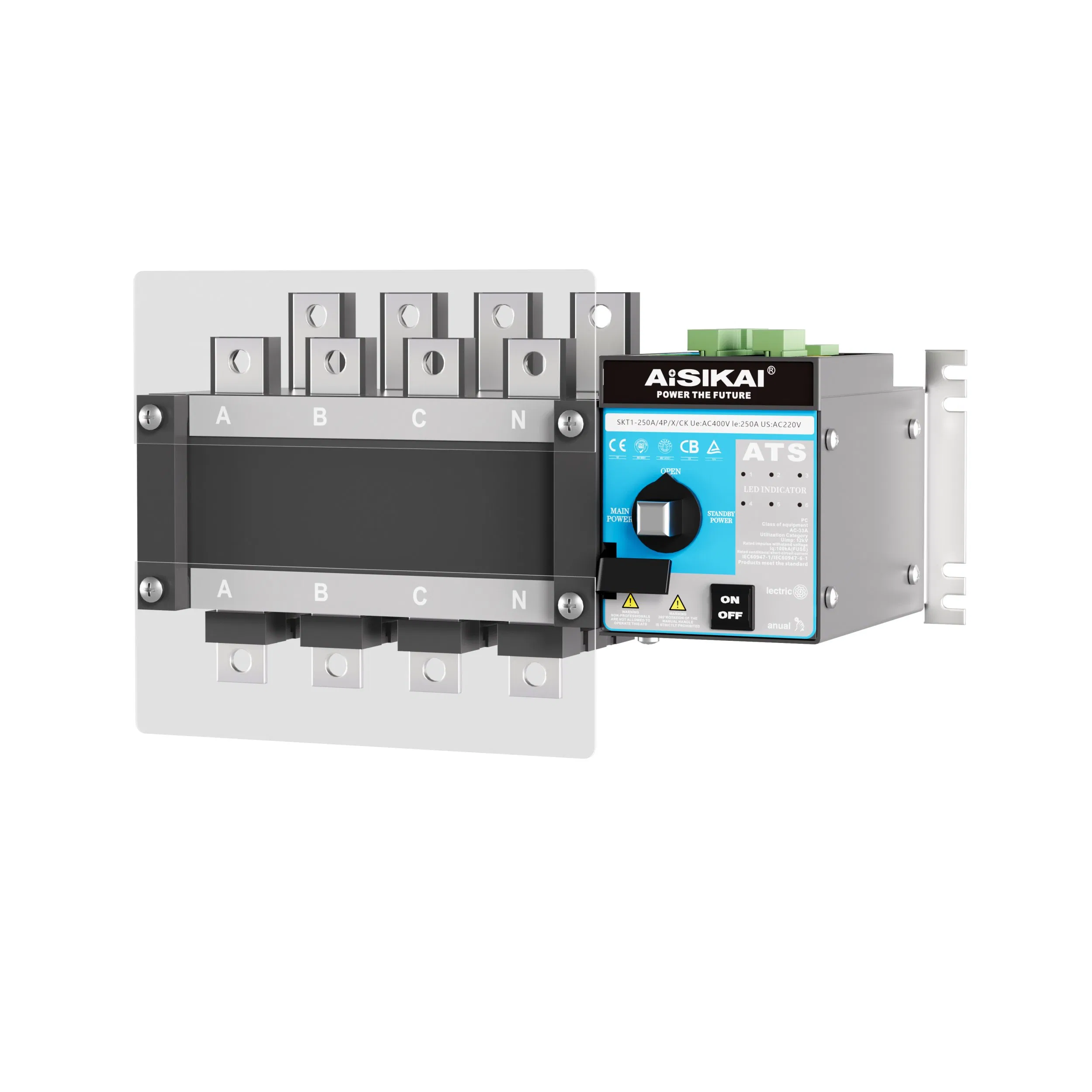

يعتبر مفتاح النقل التلقائي ثنائي الطاقة من الفئة SKT المنتج الأكثر تقدمًا من الجيل الثالث. ففئته هي الكمبيوتر الشخصي وفئة استخدامه هي مفتاح النقل الكهربائي الذي يعمل بالتيار المتردد 33 أمبير بشكل متكرر.
مناسب للاستخدام في نظام توزيع طاقة التيار المتردد منخفض الجهد 50/ 60 هرتز 10 أمبير - 3200A لنقل موثوق بين وحدتي تزويد بالطاقة.
وهي تحتوي على أربعة أوضاع عمل: أوتوماتيكي، كهربائي، يدوي للطوارئ، قفل.
• التصنيف حسب الحجم
النوع القياسي: النوع 1، 20A-3200A، 5 أنواع مواصفات الحجم
نوع فائق النحافة: النوع 2، 1 OOA-1، نوع واحد من مواصفات الحجم
ملاحظة: نوع رفيع جداً أصغر بنسبة 50% من النوع القياسي.
• التصنيف حسب الدالة
M1: نوع الطرف (المفتاح التلقائي* والاسترداد التلقائي*)
m2: نوع المحطة الطرفية (المفتاح التلقائي* ولكن ليس الاسترداد التلقائي• مع وحدة التحكم)
X: نوع إطفاء الحريق (موضع O لمكافحة الحرائق)
WA: النوع الذكي (وحدة تحكم Fire-Fire-Fire-type+ SKR2-ALED)
WB: lntigentype (fire-figtingtype+ SKR2-A وحدة تحكم LCD)
n: النوع الذكي (لوحة تحكم برنامج MCU المدمج)
• التصنيف حسب الأقطاب
2P: قطبان وطور واحد وطران
3P: 3 أقطاب، 3 أطوار
4P: 4 أقطاب و3 أطوار و4 خطوط
| النوع | سلسلة SKT2 | سلسلة SKT1 | ||||
|---|---|---|---|---|---|---|
| تيار درجة إطار الحاوية الواقية (lnm) | 100 أمبير | 160A | 250 أمبير | 630A | 1600 أمبير | 3200A |
| التيار المقدر (بوصة) | 100 | 125أ / 160 | 250 | 400 / 630 | 800 / 1000 / 1250 / 1600 | 2000 / 2500 / 3200 |
| التيار الحراري التقليدي (lth) | 10, 16, 20, 25, 32, 40, 50, 63, 80, 100 أمبير | 63, 80, 100, 124, 140, 150, 160 أمبير | 160, 180, 200, 225, 250 أمبير | 160, 180, 200, 225, 250, 315, 350, 400, 500, 630A | 800, 1000, 1250, 1600A | 2000, 2500, 3200A |
| جهد العزل المقدر للقضيب النحاسي (UI) | 690 فولت | 800 فولت | ||||
| جهد مقاومة الدفع المقدر (Uimp) | 6 كيلو فولت | 8 كيلو فولت | ||||
| جهد التشغيل المقدر للبار النحاسي (UE) | تيار متردد 400V | |||||
| استخدم الفئة | AC-33A | |||||
| سعة تصنيع مقدرة | 10 LE | |||||
| سعة التكسير المقدرة | 10 LE | |||||
| تيار دائرة قصر مقنن | 7 KA | 13 KA | 35 KA | 50 KA | 75 KA | |
| تحويل الوقت I-II أو II-I | 1.2 ثانية | 0.6S | 1.2 ثانية | 2.4S | ||
| جهد التشغيل المقدر لطاقة التحكم في الولايات المتحدة | تيار متردد 220 فولت (تيار متردد بجهد 24 فولت خاص، تيار مستمر 110 فولت، تيار متردد 110 فولت، تيار متردد 280V) | |||||
| ابدأ | 40 واط | 40 واط | 325 واط | 355 واط / 400 واط / 440 واط | 600 واط | |
| الوزن الصافي (كجم) 4 أقطاب | 3.5 | 5.3 / 5.5 | 7 | 17 / 17.5 | 37 / 44 | 98 |
| الفئة | المتطلبات |
|---|---|
| درجة الحرارة | -5 درجة مئوية إلى +40 درجة مئوية، على ألا يتجاوز متوسط 24 ساعة +35 درجة مئوية |
| الرطوبة | عند درجة حرارة +40، لا يزيد متوسط الرطوبة عن 50%، دون حدوث تكاثف |
| الارتفاع | أقل من 2000 متر؛ وفي حال الاستخدام على ارتفاع أعلى، يرجى تشغيل المنتج بمعدلات مخفضة |
| الاهتزاز والغاز | خالٍ من الاهتزازات القوية والصدمات، والغازات الضارة المسببة للتآكل أو التلف للعزل |
| المواد المحيطة | خالٍ من الغبار الكثيف والجسيمات الموصلة والمواد القابلة للانفجار |
| فئة التلوث | III |
| تصنيف IP | IP20 |
| متطلبات التخزين | تخزن في بيئة جافة خالية من التآكل والأملاح في درجة حرارة بين -30 إلى 70 درجة مئوية، على ألا تتجاوز مدة التخزين سنة واحدة |
| التثبيت | تركيب رأسي أو أفقي |
| الأسلاك | النوع القياسي مناسب للأسلاك العلوية (دخول من الأعلى وخروج من الأسفل). يمنع عكس التوصيل. كما يمكن تخصيص نوع الأسلاك السفلية والعلوية. |
| التيار (أ) | الحد الأقصى للمفتاح Lmax (مم) | الحد الأقصى لقيم المفتاح Nmax (مم) | الحد الأقصى للمفتاح Hmax (مم) | الخزانة الموصى بها L*W*H (مم) | خزانة صغيرة الحجم L*W*H (مم) |
|---|---|---|---|---|---|
| 10~100 | 290 | 195 | 142 | 500 x 400 x 800 | 500 x 250 x 600 |
| 125-160 | 290 | 195 | 142 | ||
| 250 | 359 | 195 | 170 | ||
| 400-630 | 433 | 262 | 270 | 600 x 500 x 1800 | 550 x 450 x 1600 |
| 1250 | 633 | 321 | 350 | 800 x 600 x 2000 | 720 x 600 x 1800 |
| 1600 | 633 | 321 | 407 | 800 × 600 × 2200 | 720 x 600 x 2000 |
| 2000-3200 | 633 | 500 | 470 | 800 × 800 × 2200 | 720 x 800 x 2000 |
1. أقصى طول للمفتاح (Lmax) هو المسافة من الطرف الأيسر لكتيفة التثبيت اليسرى إلى كتيفة التركيب اليمنى.
2. الحد الأقصى لعرض المفتاح (Nmax) هو المسافة من الجزء الخلفي لكتيفة التثبيت إلى الواجهة الأمامية للمقبض اليدوي للطوارئ.
3. الحد الأقصى لارتفاع المفتاح (Hmax) هو المسافة من الطرف العلوي للقضيب النحاسي العلوي إلى الطرف السفلي للقضيب النحاسي السفلي.
4. يرجى مراعاة المساحة الكافية لتوصيل الكابلات وتشغيلها عند التصميم.
